Эталоны
шероховатости
"ПРО-10"

Технические характеристики

Габариты эталоной меры35мм x 24мм x 9мм
Габариты вставки с шероховатостью21мм х 6мм х 0.9мм
Разряд1, 2
СКО параметров шероховатости по плоскости меры0.01-0.1% по Ra; 0.01-0.5% по Rz
Комплектация
  • Меры шероховатости
  • Футляр
  • Паспорт
  • Свидетельство о поверке
  • Копия методики поверки
  • Копия технических условий на изготовление мер
  • Копия свидетелства об утверждении типа
  • Копия описания типа
Поверяющий органФГУП ВНИИМС
Вес эталонной меры70 грамм
УпаковкаПри заказе 1шт - пластиковая упаковка с поролоновым ложементом
При заказе 2 и более шт - деревянный кейс с поролоновыми ложементами

Цена меры: 30 000 рублей с НДС, поверкой и доставкой по РФ

При заказе набора от 3-х мер - скидка 20% (24 000 рублей за 1 шт)

При заказе набора 10-ти и более мер - скидка 30% (21 000 рублей за 1 шт)

Указанная стоимость - за одну меру любого номинала на выбор заказчика. Срок поставки - 20 рабочих дней.


Таблица выпускаемых номиналов

Наименование
RSm
Глубина впадин
Rz
Ra
Класс шероховатости ГОСТ 2789
Т1-01-11
650
200
200
77.0
1 (б)
Т1-01-11
650
200
200
77.0
1 (б)
Т1-01-09
650
160
161
64.7
1 (б)
Т1-01-08
650
100
100
41.0
2 (б)
Т1-01-05
180
50
50
18.8
3 (б)
Т1-01-04
180
24.5
24.5
10.1
4 (б)
Т1-01-01
180
12.8
12.8
5.42
5 (б)
Т1.01.03
100
9.1
9.7
4.19
5 (б)
Т1.01.02
100
7.1
7.51
3.36
5 (в)
Т1.01.07
100
4.63
4.79
2.25
6 (б)
Т1.01.01
100
1.99
2.31
1.09
7 (б)
Т1.01.06
100
1.07
1.30
0.63
8 (б)
Т1.02.02
100
0.54
0.61
0.30
9 (б)
Т1.02.C3
100
0.47
0.629
0.274
9 (б)
Т1.02.01
100
0.27
0.358
0.169
10 (а)
Т1.01.07
100
0.24
0.331
0.155
10 (б)
Т2.01.04
20
0.29
0.320
0.144
10 (б)
Т2.01.05
20
0.15
0.164
0.070
10 (в)
Т2.01.07
20
0.075
0.087
0.036
12 (в)
Т2.01.08
20
0.065
0.062
0.025
13 (б)
Т2.02.02
20
0.033
0.043
0.016
13 (в)
Т2.02.C2
20
0.022
0.028
0.010
14 (в)
Т2.02.03
20
0.017
0.022
0.0062
14 (в)

Профиль эталонной меры

Мера имеет строго трапецеидальный профиль, имеющий углы у основания захода и спада трапеции ровно 60°. Вершины и впадины трапеции - плоские, с отклонением от плоскостности не более 0.2нм. Меры шероховатости эталонные сделаны по кремниевой технологии. Образцы покрыты нитридом титана для обеспечения максимальной износостойкости меры. Срок работы меры до ухудшения метрологических параметров на 1% - более 70 000 измерений
Меры поверяются по 1-му и 2-му разряду.


Полный цикл изготовления

Меры шероховатости эталонные ПРО-10 полностью изготавливаются на территории АО "Завод ПРОТОН", г. Зеленоград, г. Москва. Контроль качества выполняется заводскими ОТК, после чего меры отправляются на поверку во ФГУП "ВНИИМС".

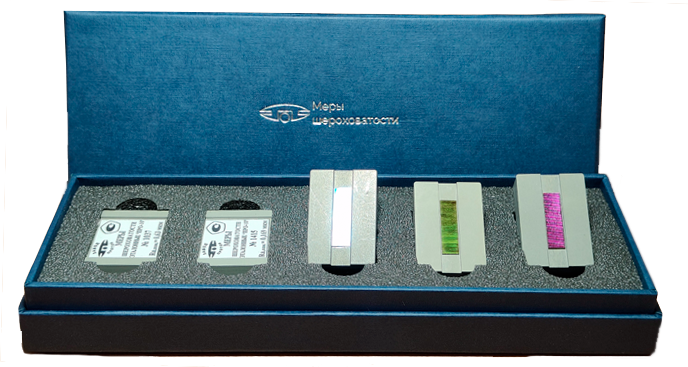

Меры шероховатости эталонные ПРО-10 поставляются по всей России в заводской упаковке.
При заказе одной меры - она упаковывается в пластиковую коробку с поролоновыми ложементами.
При заказе более 2шт - меры упаковываются в деревянный кейс с поролоновыми ложементами.
Упаковка исключает порчу мер в процессе транспортировки и при эксплуатации набора в нормальных условиях.




Документация на меры шероховатости эталонные ПРО-10

Паспорт на меры ПРО-10

Включает в себя описание, технические характеристики и комплектность поставки

Свидетельство об утверждении типа

Отсканированная копия свидетельства об утверждении типа средств измерений RU.C.27.004.A №65453

Описание типа

Описание типа средств измерений на меры шероховатости эталонные ПРО-10
