Профилометр модели 130

Цены и комплектация

Технические характеристики

Длина трассированияОт 0.25 мм до 40 мм
Диапазон измерения по RaОт 0.004 µм до 50 µм
Степень точности1 степень, погрешность 3%, повторяемость 0.2%
Комплектация эталономRa=1.20 µм, 1 разряда
Список измеряемых параметров Класс шероховатости по ГОСТ 2789 и по ISO 1302
ISO 4287: Ra, Rz, Rc, Rt, Rp, Rv, Rq, Rsk, Rku, RSm, RΔq, Rmr
ГОСТ 25142: Ra, Rz, Rmax, Rp, Rv, Rq, Sm, S, λq, λa, L0, l0, D, Δq, Δa, ηp, tp, tp1, tp2
Остальные: RzJIS(Rz10), Rm (ГОСТ 7016 древесн.), Rpk, Rk, Rvk, Dp, Wt, Wa, Wq, Swm, r, Q
Программное обеспечение Windows (11/10/8/7/XP, x86/x64)
Размер блока профилометра12cм x 6cм x 5.5cм
Вес профилометра500 грамм
УпаковкаУдаропрочный абсолютно герметичный кейс с ложементом

Чтобы получать дополнительную информацию о приборе, напишите свой e-mail, мы вам напишем.

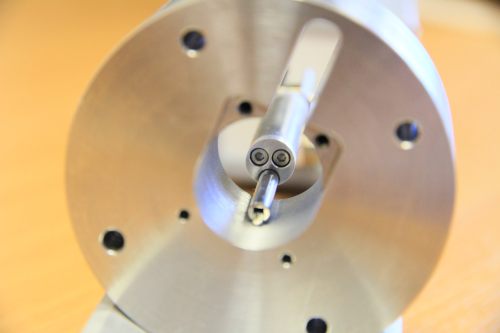

Измерение в труднодоступных местах

Максимальный вынос датчика 75мм. Профилометры могут быть укомплектованы удлинителем датчика длиной от 50мм до 500мм для измерения внутри трубы или отверстий на глубине до 575мм.
Стандартный датчик позволяет измерять внутри отверстий диаметром от 5мм на глубине до 17мм и внутри отверстий диаметром от 10мм на глубине до 55мм.

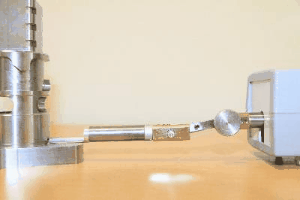

Большой диапазон работы в портативном режиме

Измеряемые детали могут просто располагаться на рабочем столе оператора. При этом, максимальная высота поверхности, на которой требуется провести измерение, может достигать 50 мм.
Подвод датчика осуществляется оператором вручную и не требует больших усилий и высоких точностей.
Механизм подвода позволяет опустить датчик на 10 мм ниже установочной поверхности для измерения крупных деталей со сложным рельефом, где сложно установить прибор непосредственно на деталь и требуется использование штатива.


Полный цикл изготовления

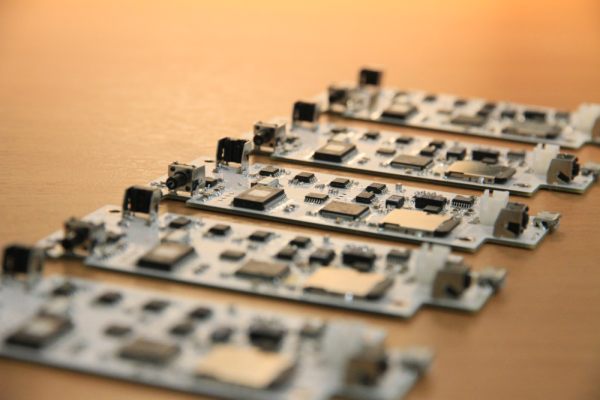

Каждый узел профилометров модели 130 полностью изготавливаются на АО "Завод ПРОТОН": печатные платы, механика, датчики, программное обеспечение, микропрограмма. Благодаря этому мы обеспечиваем быстрое гарантийное обслуживание а так же оперативно отвечаем на все вопросы, касающиеся любой мелочи прибора. Помимо этого мы можем изготовить любые датчики для любых задач и внедрить индивидуальные алгоритмы расчётов, необходимые конечному пользователю.


Программное обеспечение на Windows 10/7/XP, x86/x64

Профилометр модели 130 подключается к любому компьютеру под управлением любой Windows посредством стандартного USB-microUSB кабеля.
В комплекте с прибором поставляется диск с программным обеспечением, которое можно установить как на стационарный компьютер, так и на ноутбук или даже планшет под управлением Windows.

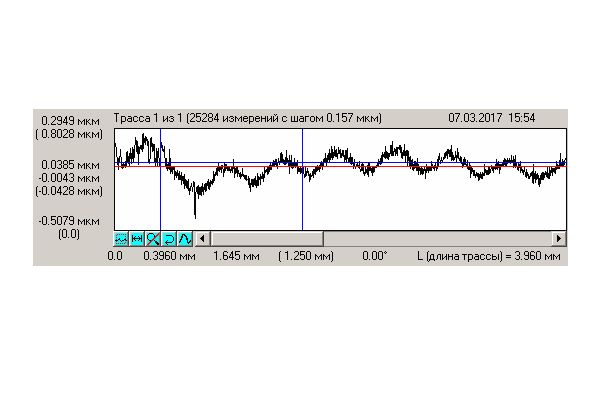

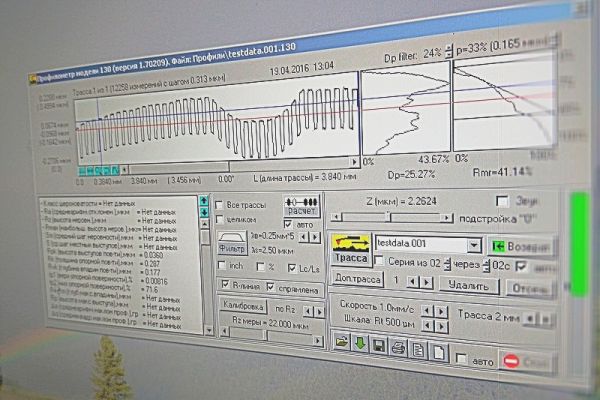

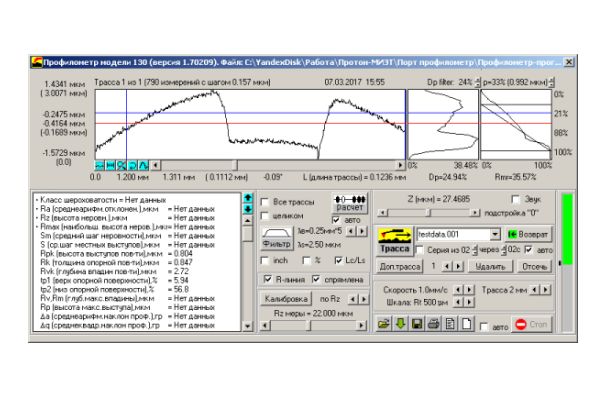

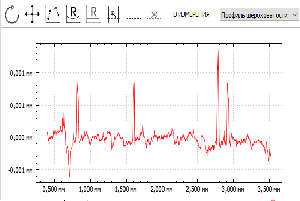

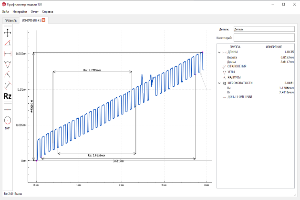

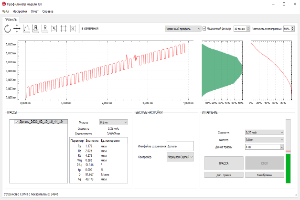

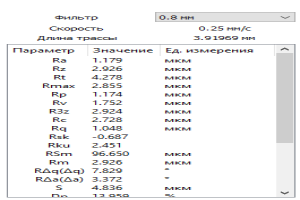

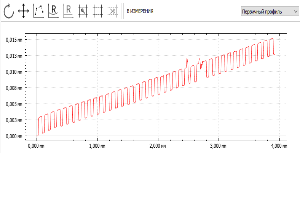

Программное обеспечение позволяет в режиме реального времени получать изображение профиля поверхности, а так же автоматически вычисляет 26 параметров шероховатости и 4 параметра волнистости. На профилограмме поверхности можно рассмотреть мельчайшие подробности профиля, впадины глубиной от 2 нм, ступеньки высотой от 10 нм, что позволяет использовать прибор не только для измерения шероховатости, но и для большинства научных и технологических применений, таких как исследование толщины плёнки, толщины напыления, глубины травления, углов травления и т.д.


Документация на профилометр-профилограф

Паспорт на профилометр

Включает в себя описание на прибор, инструкцию по эксплуатации, копии свидетельств о внесении в Госреестр

Свидетельство об утверждении типа

Отсканированная копия свидетельства об утверждении типа средств измерений RU.C.27.004.A №52522/1

Описание типа

Описание типа средств измерений
"Профилометры модели 130"
