| Длина измерений | От 0.1 мкм до 120 мм |
| Диапазон измерения по Ra | От 0.005 µм до 50 µм |
| Предел допускаемой погрешности измерений | При измерении длины: ±(0.1 + 0.2·L/100)* мкм. При измерении радиуса: ±(0.2 + 0.1·r/100)* мкм. При измерении угла: ±0.1° |
| Скорость трассирования: | 0.5-2.0 мм/с |
| Максимальная длина оценки: | 220мм |
| Допустимая высота измеряемого изделия: | 550 мм. |
| Допустимая масса измеряемого изделия: | 60 кг. |
| Габаритные размеры, не более: | 800х620х1700мм (ДхШхВ) |
Чтобы получать дополнительную информацию о приборе, напишите свой e-mail, мы вам напишем.
Одной из самых востребованных функций прибора является измерение параметров резьб.

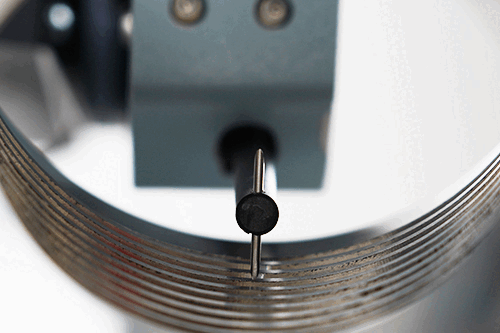

Прибор позволяет измерять любые типы резьб: конические и цилиндрические, метрические и дюймовые, внешние и внутренние.
Минимальная измеряемая внутренняя резьба М5.
Измеряемые параметры резьб: Шаг, угол захода и схода, радиус кромки, диаметр и средний диаметр, набег шага.

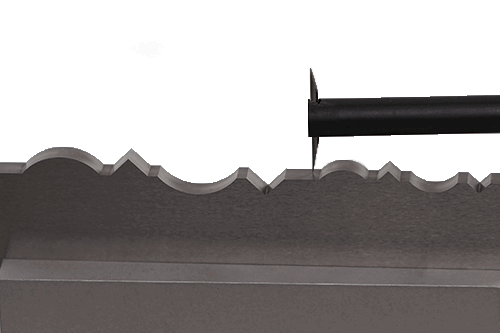

Прибор сконструирован для измерения объектов любых, даже самых сложных форм.
Производится контроль параметров контура, волнистости и шероховатости с повышенной точностью, в том числе в двустороннем режиме.
Набор универсальных щупов, поставляемых вместе с прибором, и возможность наклона консоли контурографа позволяет снять профиль с объекта любой формы и размеров.
Так же мы можем изготовить узкоспециализированный щуп по запросу заказчика или даже по образцу измеряемой детали
Наши заказчики измеряют множество настандартных предметов таких как:
лопатки турбин, цилиндро-поршневые группы, калибры, оснастки, ШВП, подшипники и др.
Каждый узел контурографов модели 220 полностью изготавливаются на АО "Завод ПРОТОН": печатные платы, механика, датчики, программное обеспечение, микропрограмма. Благодаря этому мы обеспечиваем быстрое гарантийное обслуживание а так же оперативно отвечаем на все вопросы, касающиеся любой мелочи прибора. Помимо этого мы можем изготовить любые датчики для любых задач и внедрить индивидуальные алгоритмы расчётов, необходимые конечному пользователю.
Контурограф поставляется с компьютером и предустановленным ПО, может подключаться к любому компьютеру под управлением Windows, версии не ниже 10 посредством стандартного USB-кабеля.
В комплекте с прибором поставляется flash носитель с программным обеспечением, которое можно установить как на стационарный компьютер, так и на ноутбук или даже планшет под управлением Windows.

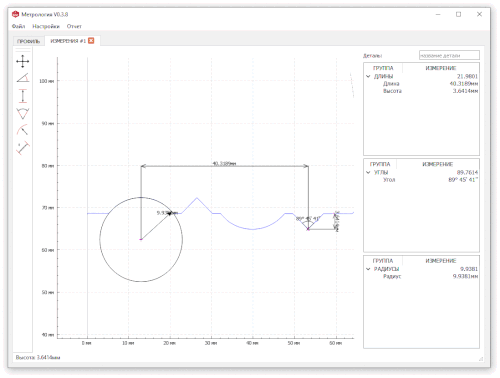

Программное обеспечение позволяет в режиме реального времени получать изображение и аналитику профиля поверхности, предусмотрен режим сравнения профилей для измерения деталей двусторонним щупом.
Измеряемые параметры: горизонтальное / вертикальное / линейное расстояние, радиус, диаметр, оценка углов, допуски расположения, допуск формы, вспомогательные инструменты формирования профиля (дополнительная геометрия), функция оценки поверхности, точность положения каждой детали, включая глубину паза, ширину паза, расстояние, параллельность, вертикальность, угол, радиус.
Функции измерения параметров шероховатости, волнистости, параметров первичного профиля с различным применением фильтров и отсечек шага.
